Как подобрать картофелекопалку под междурядья и колею минитрактора?
— Подбираю однорядную картофелекопалку. В характеристиках указаны ширина захвата и междурядья. Какие размеры нужно сверить с трактором?
— Сначала выясните, где пройдут колёса, когда нож копалки окажется под нужным рядком. Колёса должны помещаться в свободных полосах между гребнями, а рабочий орган — подхватывать ряд с картофелем. Для этого нужны три группы размеров: посадка, трактор и сама копалка.
Междурядье измеряют от середины одного рядка до середины соседнего. Колею трактора — между серединами левой и правой шин одной оси. Расстояние между внутренними краями шин будет меньше колеи. Отдельно измерьте переднюю и заднюю колею, ширину шин и свободное место между гребнями: их склоны занимают часть междурядья.
— Есть основные нормы по междурядьям и копалкам, на которые можно ориентироваться?
— Для рядковой посадки картофеля основные схемы — 70 и 75 см между рядами; при широкорядной технологии — 90 см. Выбор зависит от почвы, сорта и комплекта машин: сажалка, окучник и копалка должны работать с одной схемой посадки.
При механизированной посадке учебные агротехнические требования допускают отклонение ширины основных междурядий до 2 см, стыковых — до 10 см. Стыковое междурядье находится между соседними проходами сажалки, поэтому его проверяют отдельно.
ГОСТ Р 58249-2018 задаёт для картофелеуборочных машин полноту выкапывания клубней не менее 94%. Единую ширину ножа и величину бокового смещения этот стандарт не устанавливает: их подбирают по размерам рядка и трактора, сверяя с документацией конкретной копалки.
— Допустим, картофель посажен через 70 см, а колея трактора — 140 см. Размеры сочетаются?
— Если рядки ровные, а середины колёс идут по серединам междурядий, между колёсами окажутся два рядка. Ось трактора пройдёт посередине между ними. Значит, однорядная копалка, у которой середина рабочего захвата находится точно за осью трактора, пойдёт между рядками.
Чтобы подхватить один из них, середину рабочего захвата нужно расположить на 35 см правее или левее оси трактора:
70 ÷ 2 = 35 см.
Это геометрия условного прямого прохода при колее ровно в два междурядья. Число 35 см не становится обязательной настройкой любой копалки: фактическое положение зависит от траектории колёс и конструкции крепления.
— А копалка без смещения когда оказывается прямо за рядком?
— Например, когда трактор пропускает один рядок между колёсами, а колёса идут по соседним междурядьям. При ровной посадке и движении точно по их серединам колея в такой схеме равна одному междурядью. Ось трактора проходит над рядком, и середина захвата копалки может идти следом за ней.
Это объяснение расположения, а не совет сузить колею до 70 см. Допустимые положения колёс определяет руководство трактора. Нужно учитывать устойчивость, ширину шин и просвет под машиной. Если трактор нельзя безопасно разместить над одним рядком, подбирают другую схему прохода и подходящее исполнение копалки.
— А как это выглядит на реальных комплектах?

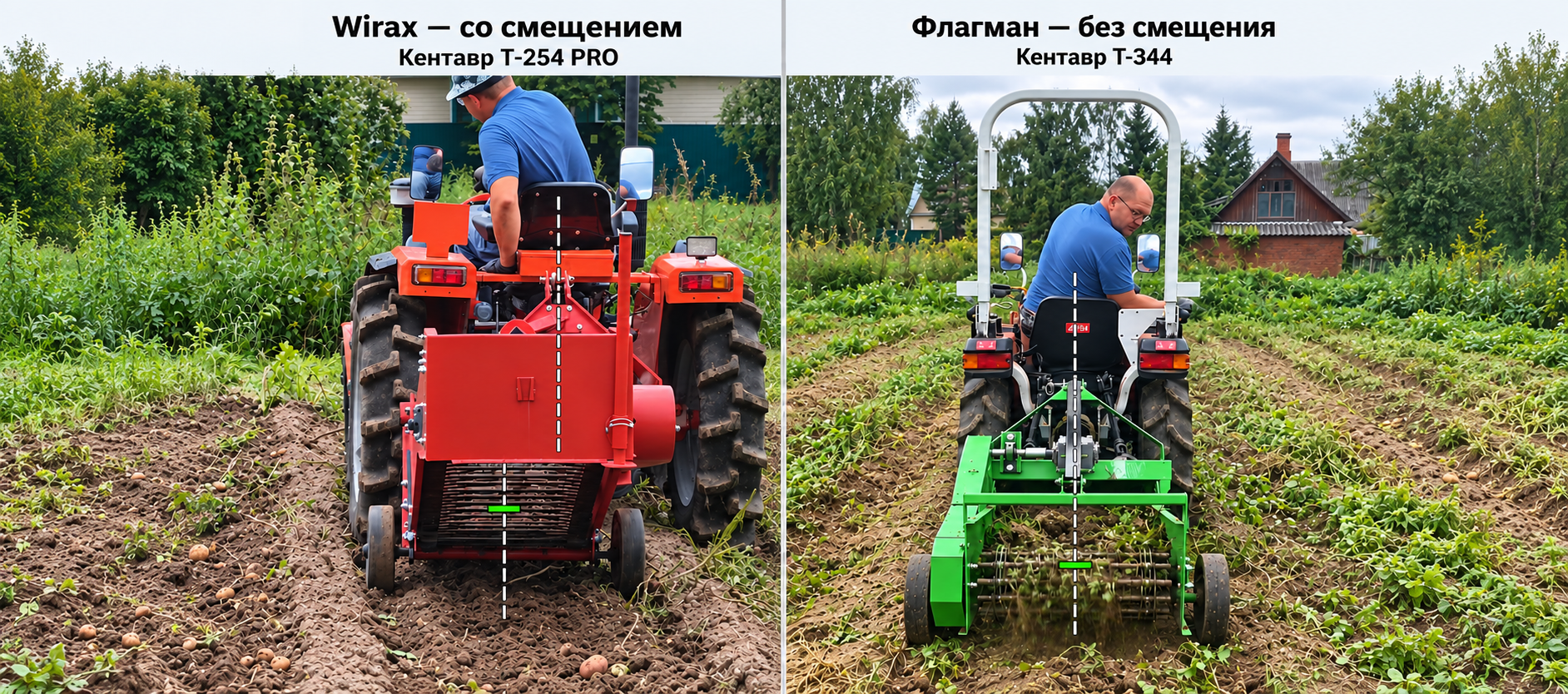

— На приведённых кадрах показаны два варианта: Wirax с Кентавром Т-254 PRO и «Флагман» с Кентавром Т-344. У красной Wirax рабочая часть смещена влево относительно середины трактора, если смотреть сзади по ходу движения. У зелёной копалки «Флагман» рабочая часть расположена по центру за трактором.
— Значит, достаточно выбрать модель с надписью «со смещением»?
— Нужно знать величину, направление и возможность регулировки смещения. Уточните смещение крепления относительно рамы, и ее нужно связать с положением середины рабочего захвата относительно трактора.

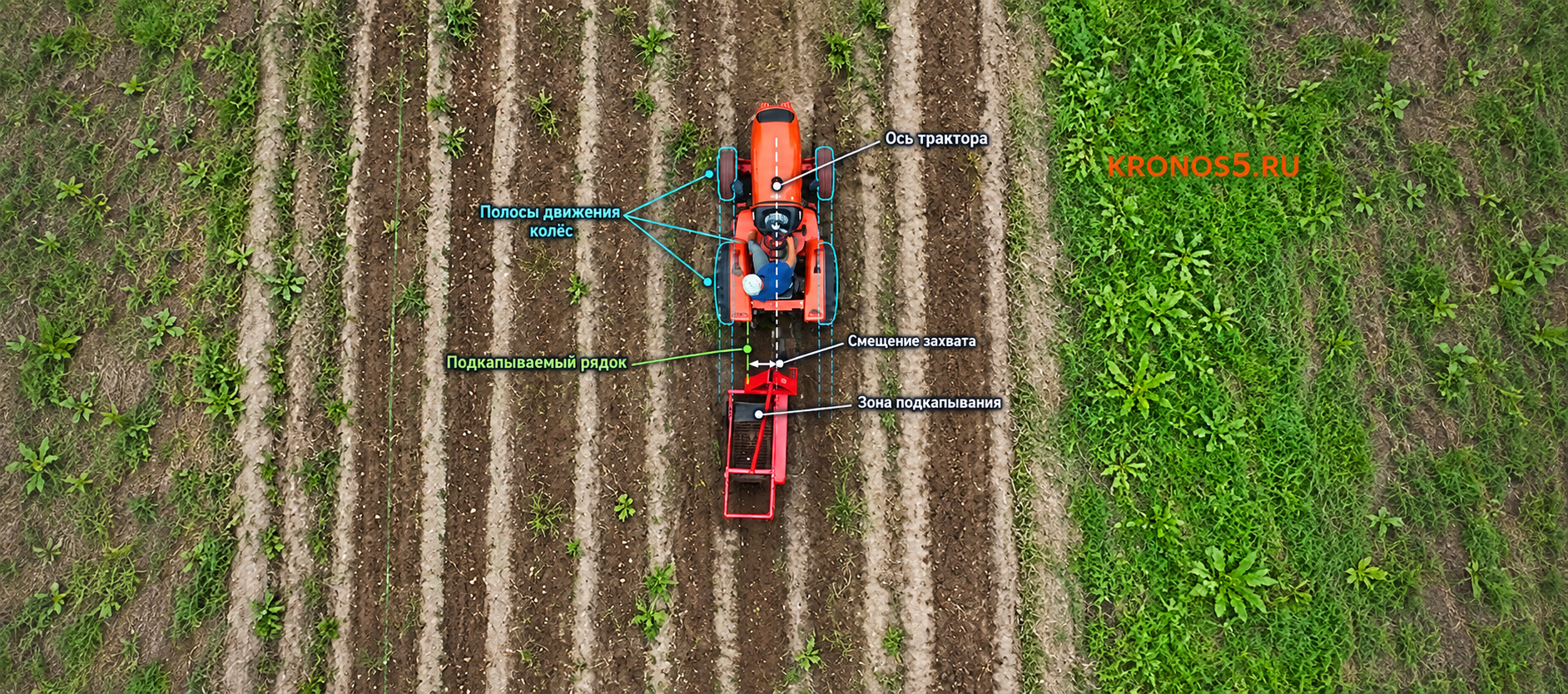

Удобно нарисовать вид сверху: рядки, полосы движения передних и задних колёс, ось трактора и нож копалки. Разместите колёса там, где они действительно смогут пройти. Расстояние поперёк движения от оси трактора до середины выбранного рядка покажет требуемое положение захвата. Затем сравните его с чертежом или замерами конкретной копалки в рабочем положении.
Боковое смещение передвигает копалку, но не колёса трактора. Если шины заходят на соседние гребни, одна только перестановка орудия этого не исправит.
— Колея подходит, но задние шины широкие. Как понять, хватит ли им места?
— Сравните ширину шин со свободной полосой между гребнями. Даже при совпадении середин широкая шина может захватывать склоны гребней. Проверьте это в нескольких местах: рядки и стыки проходов сажалки бывают неровными.
Совпадение размеров впритык тоже не даёт нормального прохода: нужны место для небольших отклонений при рулении и учёт неровностей поля. На схеме должны помещаться обе пары колёс; для копалки с опорными колёсами проверяют и их траекторию.
— При междурядье 70 см рабочая ширина копалки тоже должна быть 70 см?
— Эти размеры описывают разное. Междурядье задаёт шаг посадки, а рабочая ширина — полосу, которую подкапывает машина. Однорядной копалке нужно захватить зону с клубнями одного рядка; весь промежуток до соседнего рядка подкапывать не требуется.
Смотрите допустимые междурядья в руководстве, ширину подкапывания и положение боковых дисков, если они есть. Общая ширина рамы или транспортера не заменяет ширину подкапывания. Слишком узкий или смещённый относительно рядка захват может оставить клубни сбоку либо повредить их. Поэтому соответствие посадке проверяют и по фактическому расположению картофеля в гребне.
