Различают три вида самодельных минитракторов, каждый из которых имеет свою специфику и собственные параметры:
Многозадачное оборудование, которое используют для выполнения таких задач, как покос травы, вспашка и культивация почвы, уборка снега, мусора и т. д. Как правило, для оснащения агрегата достаточно двигателя средней мощности. Применение навесного оборудования позволяет расширить список операций, выполняемых самодельным минитрактором.
Минитрактор своими руками, применяемый для уборки мусора и покоса травы. Такое оборудование предназначено для обработки площадей в 1-2 га. Его нередко используют в сельском хозяйстве.
Райдер (садовый трактор). Основная задача самодельного минитрактора − внесение удобрений в почву, использование средств защиты растений. Такой агрегат используют и для обработки небольших земельных участков.
Изготовление самодельного минитрактора своими руками возможно в таких вариантах:
1
Переоборудование техники;
2
Создание «с нуля».
При переоборудовании за основу берут мотоблок, который дополнительно оснащают парой или двумя парами колес, сиденьем для водителя и рамой. Этот вариант самодельного минитрактора является наименее трудоемкой и затратный.
Плюсы и минусы
Плюсы самодельного минитрактора
Минусы самодельного минитрактора
Компактность и высокая маневренность
Удобно работать как на просторных, так и на ограниченных участках; техника может разворачиваться практически на месте
Подходит для участков до 2–3 га
Для больших площадей мощности и производительности может быть недостаточно
Хорошая мощность, особенно у полноприводных конструкций
Качество и надёжность сильно зависят от правильности самостоятельной сборки
Эффективная работа на твёрдых и каменистых почвах
Не предназначен для свободного передвижения по дорогам общего пользования
Экономия по сравнению с покупкой готового трактора
Процедура регистрации может быть длительной и сложной
Можно использовать доступные узлы и навесное оборудование от другой техники
Для перевозки к месту работы может потребоваться прицеп
Возможность самостоятельно модернизировать конструкцию
Подбор совместимого оборудования может вызывать трудности
Высокая ремонтопригодность
—
Небольшая масса и меньшая нагрузка на грунт
—
Экономичный расход топлива
—
Что следует учесть

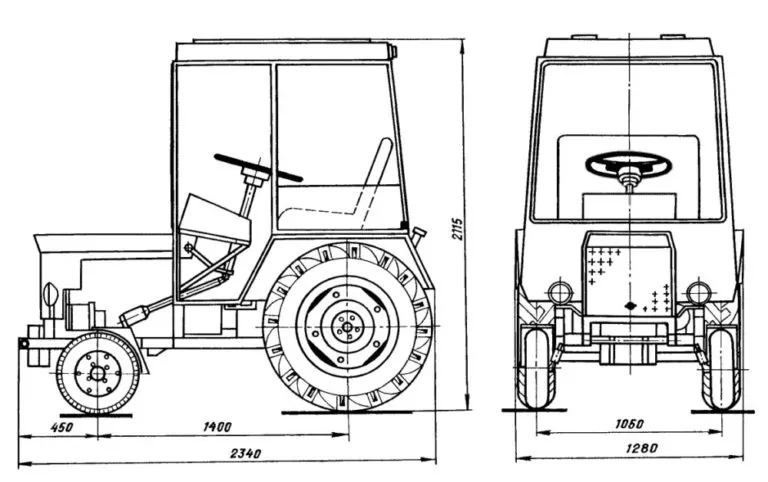

Первый этап изготовления какого-либо самодельного устройства — поиск, изучение и анализ чертежей. Схема минитрактора позволяет мастеру подсчитать размеры элементов, определиться с их конфигурацией, способами монтажа и взаимодействием в составе общей конструкции. Без предварительных схем и расчетов невозможно создать надежную самодельную конструкцию. При составлении схемы минитрактора самоделки нужно учесть следующее:
Усиленная подвеска в передней части конструкции;
Расположение мотора может под сиденьем водителя или спереди;
Наличие кожуха поверх силового агрегата.
В схеме нужно указать место размещения бака для горючего. Для компактности и маневренности устройства можно сделать минитрактор с укороченной рамой. Придерживаясь перечисленных правил, умельцу проще собрать агрегат с хорошими эксплуатационными характеристиками. Самодельная машина окажется одинаково полезной на придомовой территории и в огороде.
После того как мастер определился с чертежами, ему следует заготовить комплектующие, которые пригодятся для сборки:
Силовой агрегат;
КПП;
Механизм рулевого управления;
Сиденье;
Задние колеса;
Передняя пара колес;
Передний и задний мост.
По окончании подготовительных работ можно собирать самодельные трактора, видео о которых вы можете посмотреть:
Алгоритм изготовления самодельного минитрактора следующий:
Рассмотрим далее каждый из этапов того, как сделать самодельный трактор своими руками.
Рама

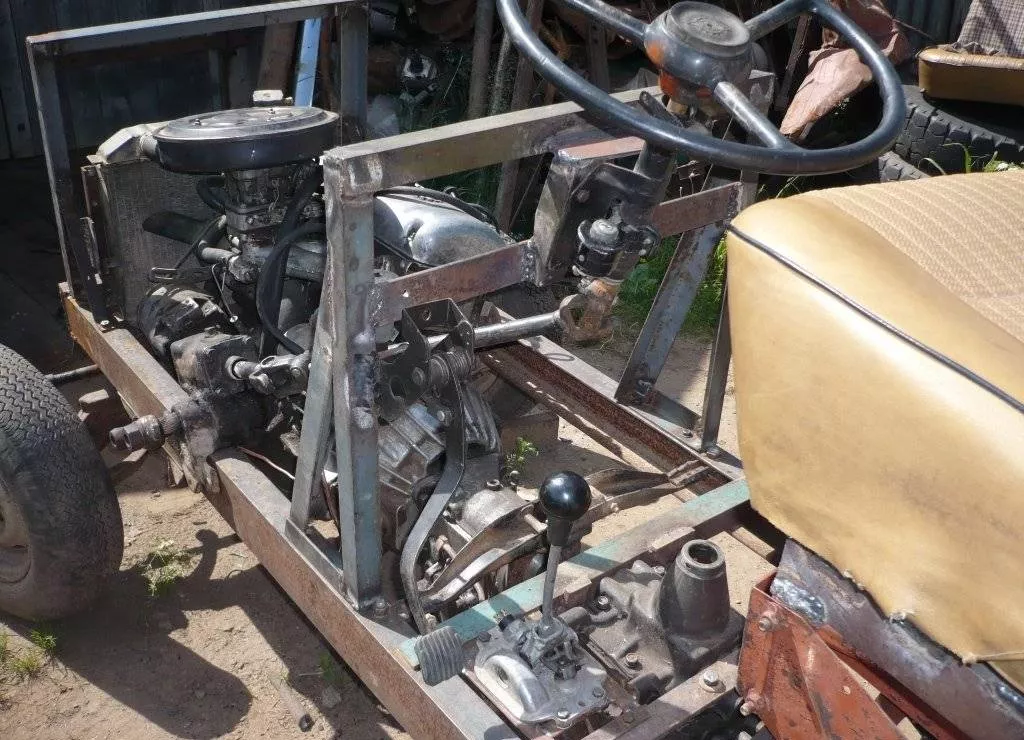

Это начальный этап сборки самодельного минитрактора. Рама служит основой для деталей и узлов техники. Базовые требования к раме — это высокая прочность и не очень большая масса. Как правило, для ее изготовления используют профильную трубу, швеллер или металлический уголок. Соединяют элементы сваркой. Рама может состоять из 2 частей или быть цельной. Последний вариант является самым простым. Нужно сварить из уголка или швеллера прямоугольник. Конкретные размеры рамы зависят от габаритов узлов самодельного минитрактора: коробки передач, мотора и других.

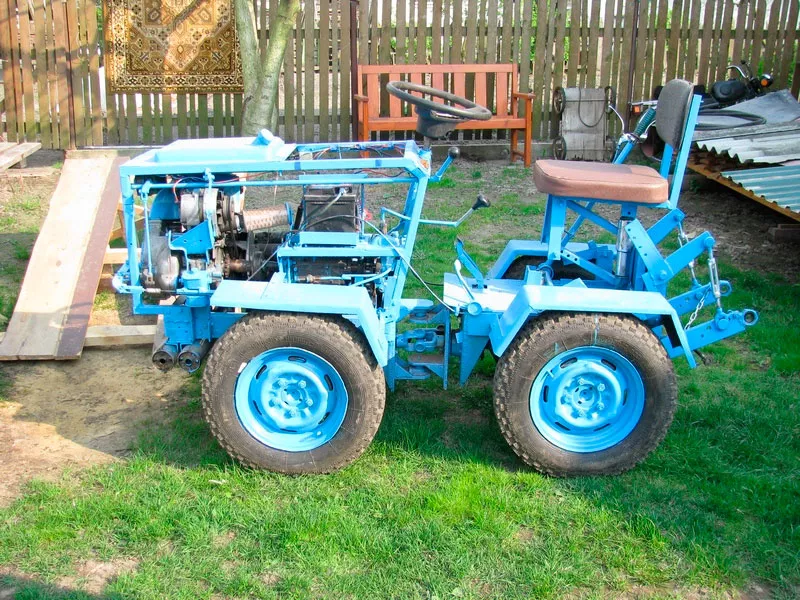

Основное преимущество, которое имеют самодельные мини трактора такого вида, высокий уровень маневренности, что особенно актуально для небольшого участка. На маленьких площадях разворачивать самодельный минитрактор с цельной рамой непросто.
Двигатель
Выбор силового агрегата
Один из ключевых моментов. Для самодельных минитракторов используют моторы от следующих машин:
мотоциклы (ЗИД);
Ока;
ВАЗ
мотоблоки;
мотоциклы Лифан.
ЗИД — это 4-тактные 4,5-сильные агрегаты вместительностью 0,52 литра. Мощности двигателя достаточно, чтобы обработать 2-3 гектара земли. Мотор отличает простота обслуживания. Можно оснастить агрегат-самоделку двухцилиндровым силовым агрегатом УД-25 емкостью 0,42 литра и мощностью в 12 л. с. Моторы этой марки сняты с производства, но в сети можно найти немало предложений по продаже.

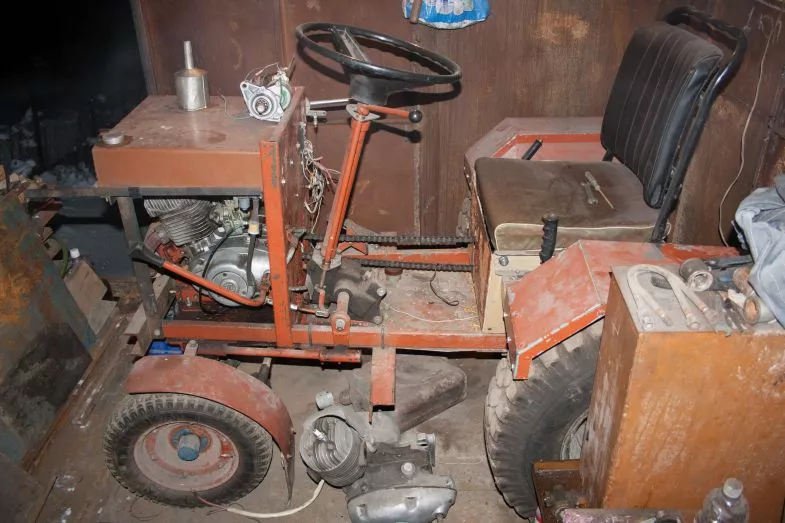

Самый простой вариант решения задачи — использование двигателя от мотоблока, поскольку на нем имеются все управляющие узлы. Достаточно сделать раму, и агрегат для дачных сельхозработ готов.
Популярны китайские моторы Лифан, мощность которых варьируется в пределах 2-27 л. с. Благодаря различному положению вала их можно установить на раме как угодно. Эта же китайская компания выпускает линейку дизельных силовых агрегатов, которые отлично подходят для минитракторов. Отдельные модели оборудованы понижающими редукторами, электрическим стартером и катушкой освещения. Если оснастить самодельный минитрактор мотором Лифан, агрегат будет гораздо комфортнее в использовании.

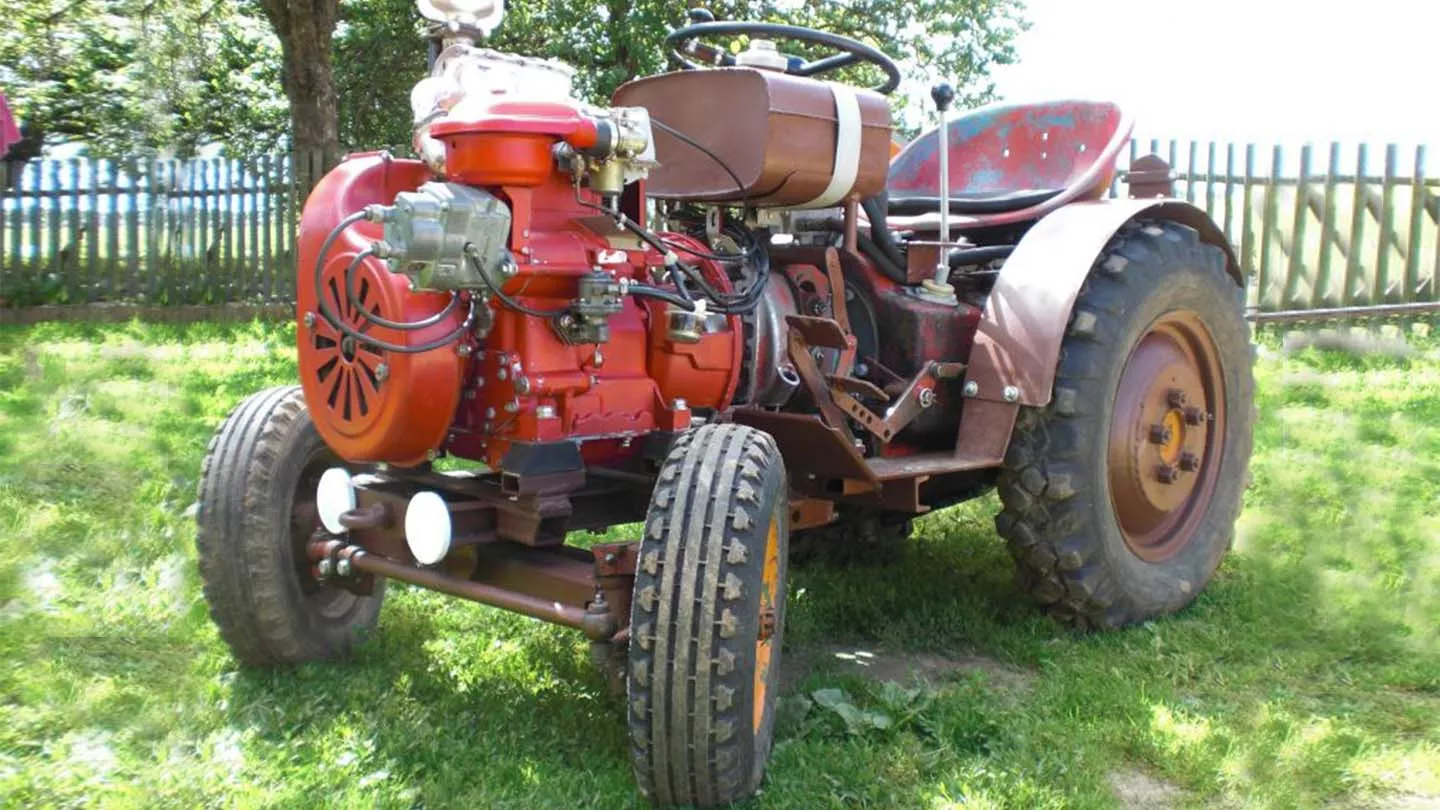

Традиционный монтаж двигателя размещается продольно над передней осью. Силовой агрегат соединяется с КПП посредством сцепления, затем устанавливается раздатка, ведущий мост. Элементы соединяют муфтами или несколькими карданами. Нередко располагают мотор на раме, используя в качестве опоры деревянные доски. Для удобства закрепления блока цилиндров изготавливают специальные кронштейны.
Трансмиссия
По мнению опытных мастеров самой надежной и бюджетной КПП является коробка перемены передач от грузового авто ГАЗ-53. Систему сцепления также можно использовать от ГАЗ-53 или ГАЗ-52. Иногда для домашних агрегатов используют запчасти от УАЗа. Их силовых характеристик достаточно для поддержания высокого уровня надежности самодельного минитрактора.
Рулевое управление

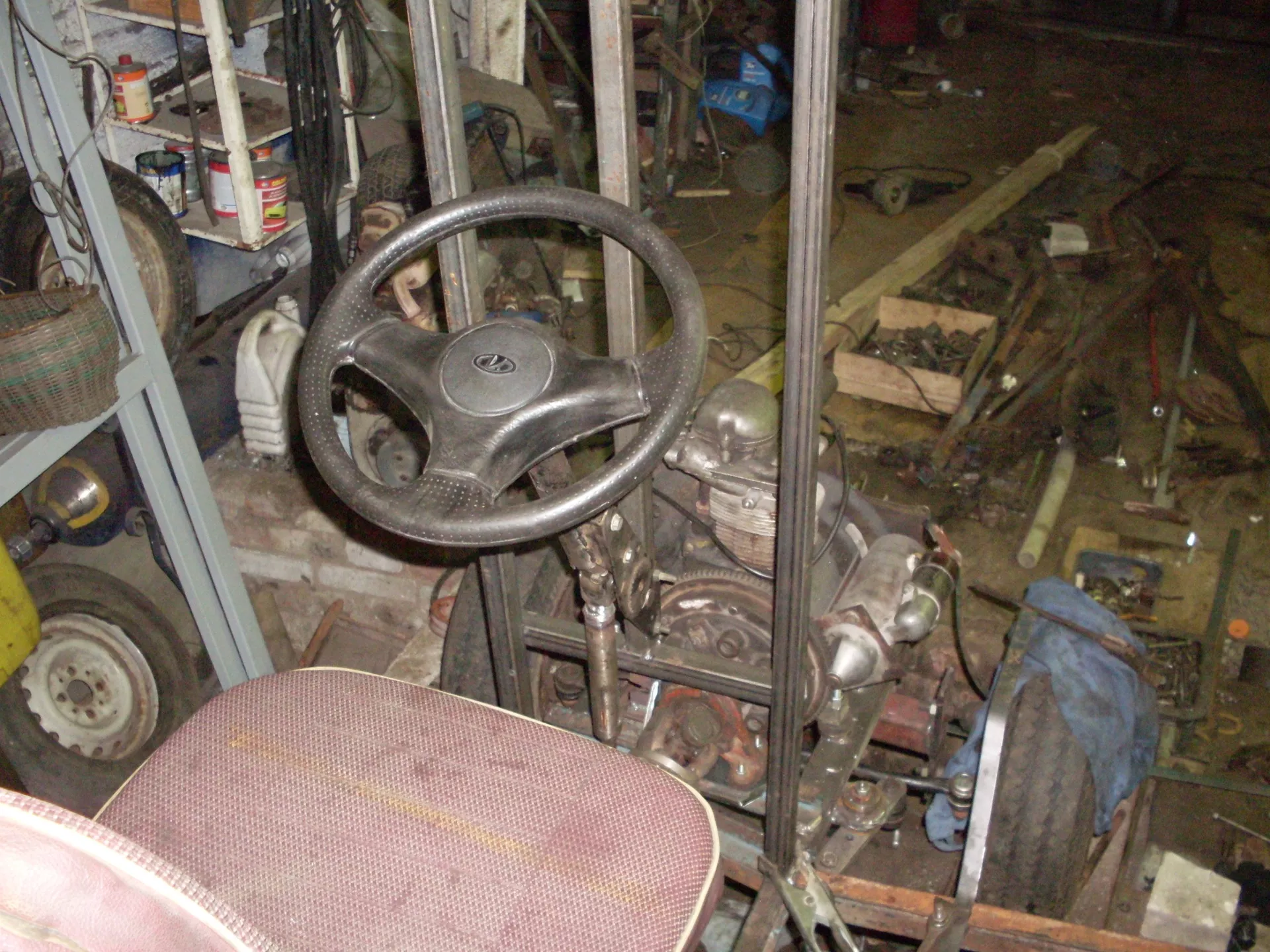

Самостоятельное изготовление управляющего механизма — дело сложное. Поэтому гораздо рациональнее взять соответствующие детали от легкового авто. При монтаже рулевого механизма производят соединение шестерни и вала с помощью рулевых сошек на поворотных кулаках, смонтированных на передней балке. Сиденье самодельного минитрактора может быть каким угодно, а главное требование к нему — удобство. Идеальным вариантом выступает автомобильное кресло.
Колеса и тормоза
Тормоза устанавливают на заднюю колесную пару. Самый простой вариант — блоки от УАЗа. Тормозные колодки монтируют на колесные диски. Управление транспортным средством выводят на рычаг или педаль в кабине.
Диаметр колес самодельного минитрактора составляет от 13 дюймов. Этот параметр подходит для агрегата, используемого для перевозки грузов. Если агрегат предназначен для сельхозработ, то следует отдать предпочтение 18-24-дюймовым колесам.
Передний и задний мост
Назначение этих узлов — передача крутящего момента от карданного вала к ведущим колесам. Задний мост используют от грузовика или легкового авто. Важным моментом считается подгонка полуосей по габаритам. Обязательное условие — редуктор заднего моста с дифференциалом. Для крепления заднего моста на раме наваривают швеллер на корпус редуктора. Швеллер и раму закрепляют не жестко, а посредством двух рулевых тяг.
Кабина
Актуальный вопрос для тех, кто думает, как сделать минитрактор. Летом возможна работа и без кабины. Однако в зимние и осенние холода использовать агрегат становится неудобно или вовсе невозможно. Поэтому целесообразно собрать самодельный минитрактор с кабиной. Изготавливают ее по заранее составленным чертежам. Материал изготовления — листовая сталь. Для чертежей можно взять за основу кабину МТЗ. Если «готовые» размеры не соответствуют габаритам агрегата, то их следует скорректировать, учитывая размеры лобового стекла и высоту кабины. Расстояние от ее потолка до головы сидящего человека должно быть порядка 250 мм.
Порядок изготовления кабины:
1
собирают деревянный каркас из брусьев;
2
разрезают профильную трубу по размерам деталей из дерева;
3
соединяют детали сваркой;
4
устанавливают полученную конструкцию крышей на горизонтальную поверхность, в кабине изнутри приваривают держатели стекол;
5
материал изготовления крыши — 1-миллиметровый стальной лист;
6
приваривают крышу к кабине.
Для изготовления боковин и пола используют листовую сталь 2-миллиметровой толщины. Изготавливают дверной каркас с профильной трубы. Применение газовых лифтов позволяет автоматизировать процесс закрывания дверей. Осталось смонтировать полученную конструкцию на предназначенное для нее место.
Навесное оборудование
Вид работ
Навесное оборудование
Для чего используется
Посев и посадка
Картофелесажалка
Механизированная посадка картофеля
Посев и посадка
Навесной бур, ёмкость для саженцев
Подготовка посадочных ям и работа с саженцами
Подготовка почвы
Культиватор
Рыхление и подготовка земли к посадке
Уход за участком
Грабли-ворошилки
Ворошение и сбор растительности
Уход за участком
Измельчитель
Измельчение травы и формирование мульчи
Обработка растений
Опрыскиватель
Опрыскивание культур
Внесение удобрений
Навесной резервуар
Внесение сыпучих удобрений
Сбор урожая
Картофелекопалка
Выкапывание картофеля
Виды картофелекопалок
Барабанная, транспортерная, вибрационная
Разные варианты механизированной уборки картофеля
Можно приобрести готовое навесное оборудование или изготовить его самостоятельно. Минитрактор своими руками, видео о навесном оборудовании:
Техническое обслуживание
1
регулярно осматривать основные узлы самодельного минитрактора;
Как сделать минитрактор своими руками, детально в статье рассказано. Но еще одним важным моментом является техобслуживание техники. Мини-трактор прослужит долго и будет по-настоящему надежным, если правильно ухаживать за ним:
Правильный и регулярный уход позволяет продлить рабочий ресурс отдельных комплектующих и всей конструкции в целом, а также повысить эффективность эксплуатации самодельного агрегата, сократить временные затраты на текущие ремонты.
