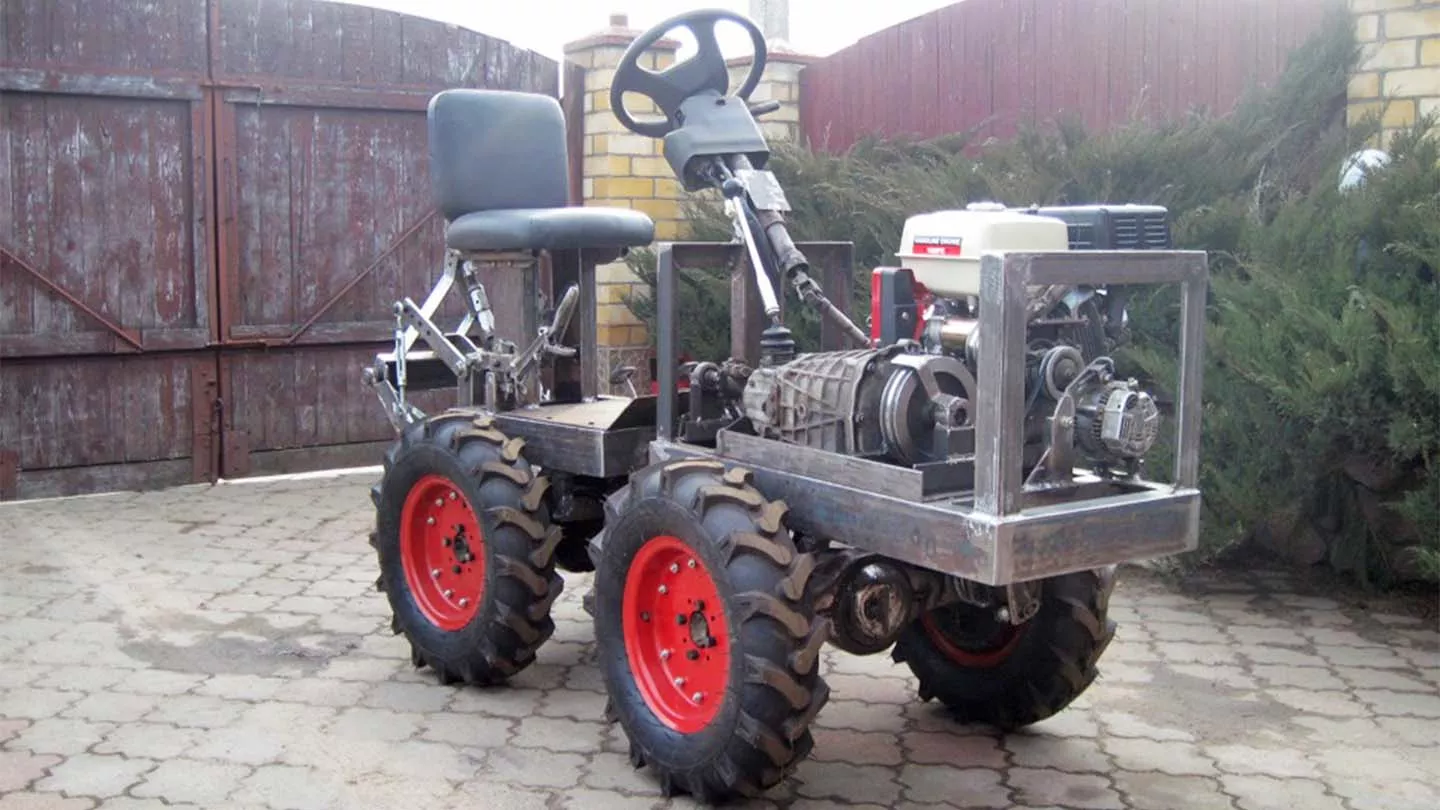

Минитрактор переломка 4х4 своими руками
Особенности конструкции минитрактора переломки
Ключевыми особенностями такого транспортного средства являются:
переломная рама, состоящая из двух частей;
минитрактор переломка 4х4 передвигается при помощи автомобильных колес;
оборудуется гидравликой для навесного оборудования, что позволяет полноценно использовать его для сельскохозяйственных работ;
постройка может происходить разными способами, создатель сам варьирует комбинации технических решений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Мощность двигателя | От 5 до 80 л.с. |
| Трансмиссия | Вариатор или механическая |
| Охлаждение двигателя | Жидкостное |
| Напряжение бортовой сети | 12 В |
| Кабина | Одноместная |
| Вид топлива | Бензин |
| Плюсы самодельного трактора 4×4 | Минусы самодельного трактора 4×4 |
|---|---|
| Низкая стоимость изготовления по сравнению с заводскими аналогами | Надёжность зависит от качества сборки и опыта создателя |
| Компактные размеры | Возможны дополнительные затраты времени, сил и средств при доработке конструкции |
| Достаточная мощность для основных работ в подсобном хозяйстве | Заводские модели часто имеют более привлекательный внешний вид и расширенный функционал |
| Полный привод обеспечивает хорошую проходимость | Может испытывать сложности при работе на сырой вспаханной земле |
| Простота самостоятельного обслуживания и ремонта | Для улучшения проходимости могут потребоваться дорогие шины с высоким протектором |
| Самостоятельная сборка позволяет реализовать индивидуальные решения | — |
Пошаговая инструкция
Как сделать минитрактор переломка своими руками? Для этого потребуется наличие запасных частей и инструментов. В первую очередь нужно подготовить верстак, сварочный и режущий инструменты, гаечные ключи и другие приспособления.
Далее следует составить перечень необходимых запчастей. Когда подготовительные работы окончены, то можно переходить к началу постройки полноприводного 4х4 минитрактора переломка.

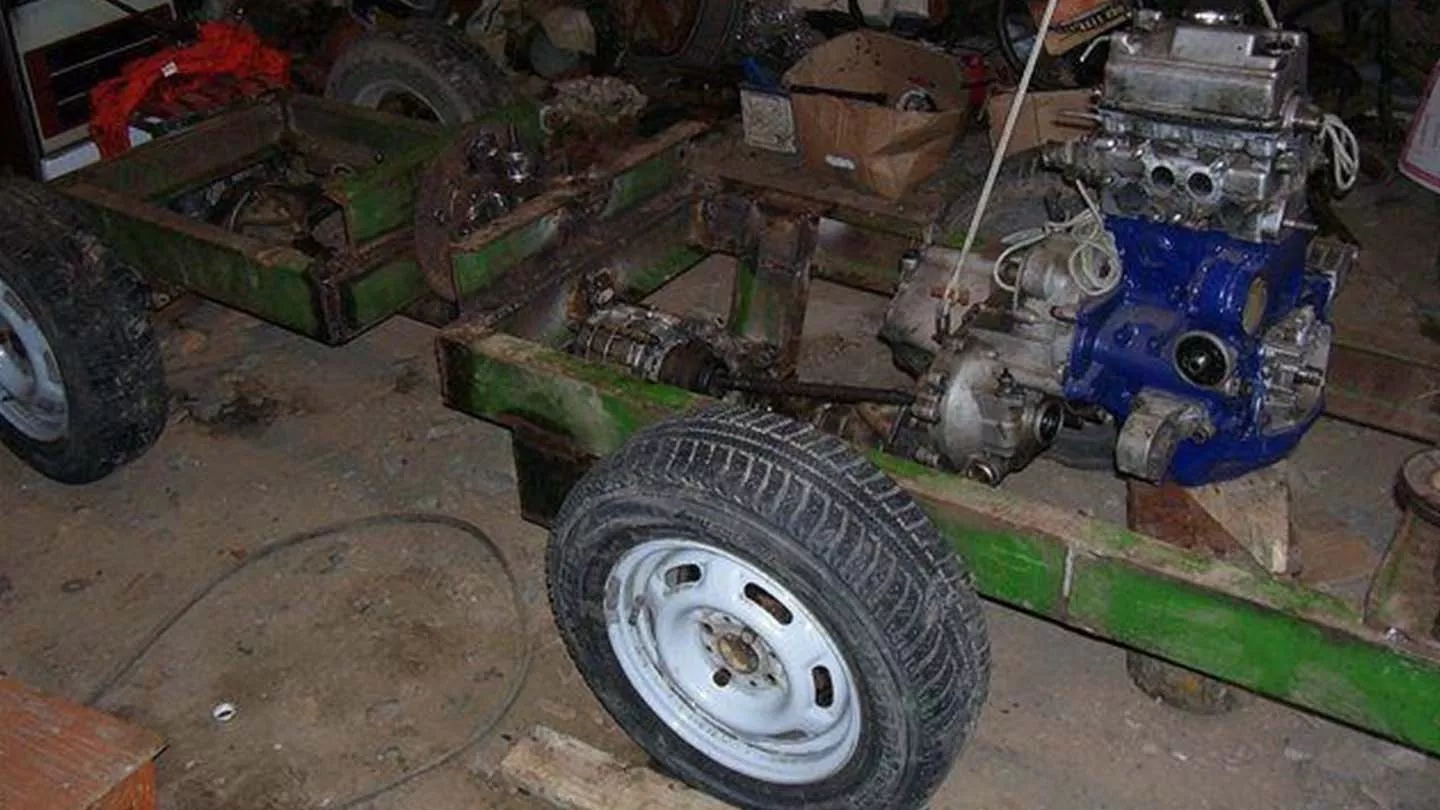

Двигатель
Ока. Мотор от Оки компактен, а также удобен в транспортировке и установке, конструктивно он представляет собой половину двигателя от Самары, поэтому считается ремонтопригодным.
Жигули. Эти автомобили имеют самый дешевый мотор, но он склонный к поломкам и перегреву. Удобен двигатель тем, что продольная коробка от Жигулей отлично подходит для подобных проектов.
Самара. Восьмиклапанный двигатель приемлемый вариант. Мощность до 80 л. с., инжекторный впрыск и высокий ресурс позволят построить долговечный минитрактор переломку 4х4.
Новый двигатель. Наибольшую популярность снискали двигатели Lifan. Они недорогие и надежные, а самое главное — новые. Определившись с моделью силового агрегата, нужно продумать крепления мотора к раме. Желательно использовать заводские «подушки», которые гасят вибрацию.
Сборка рамы

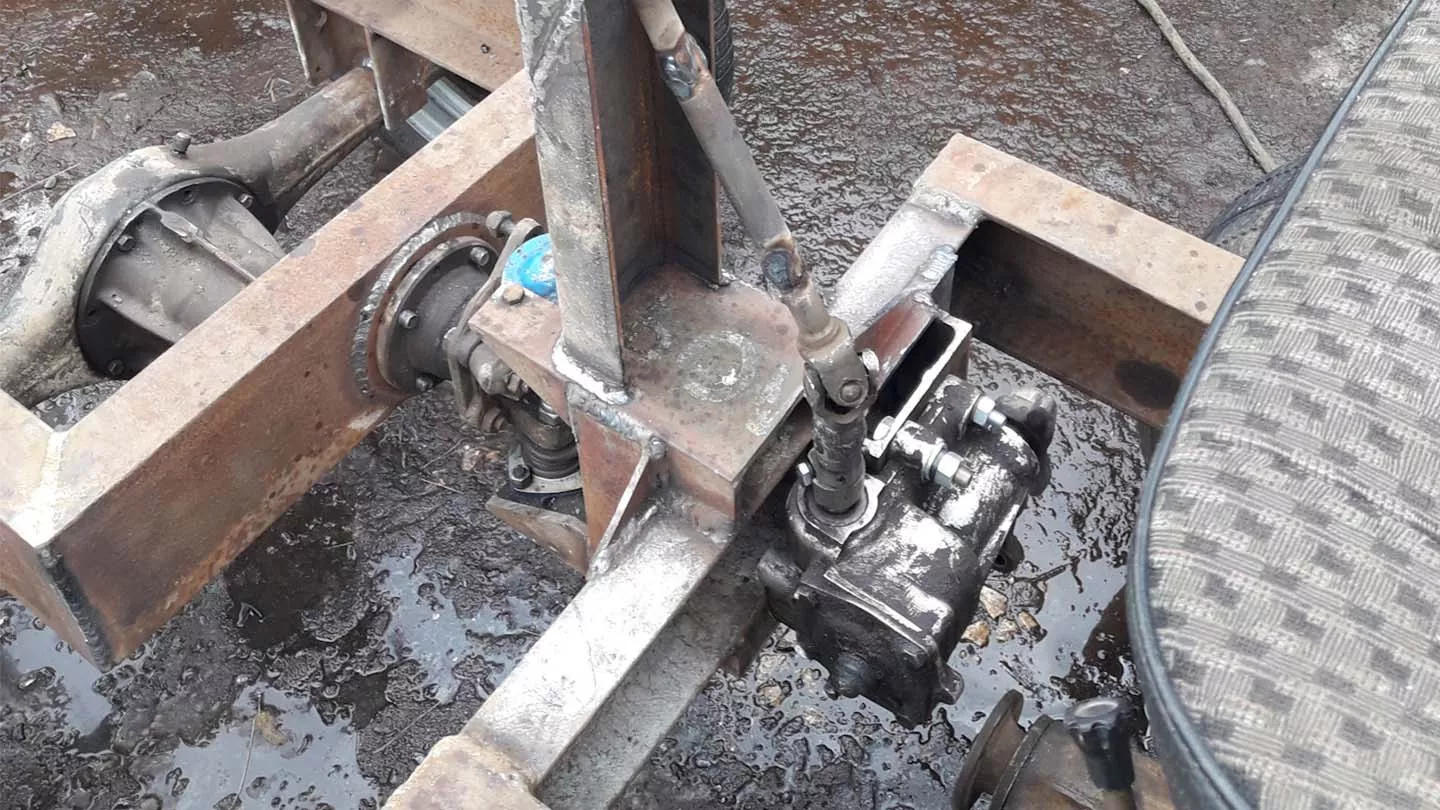

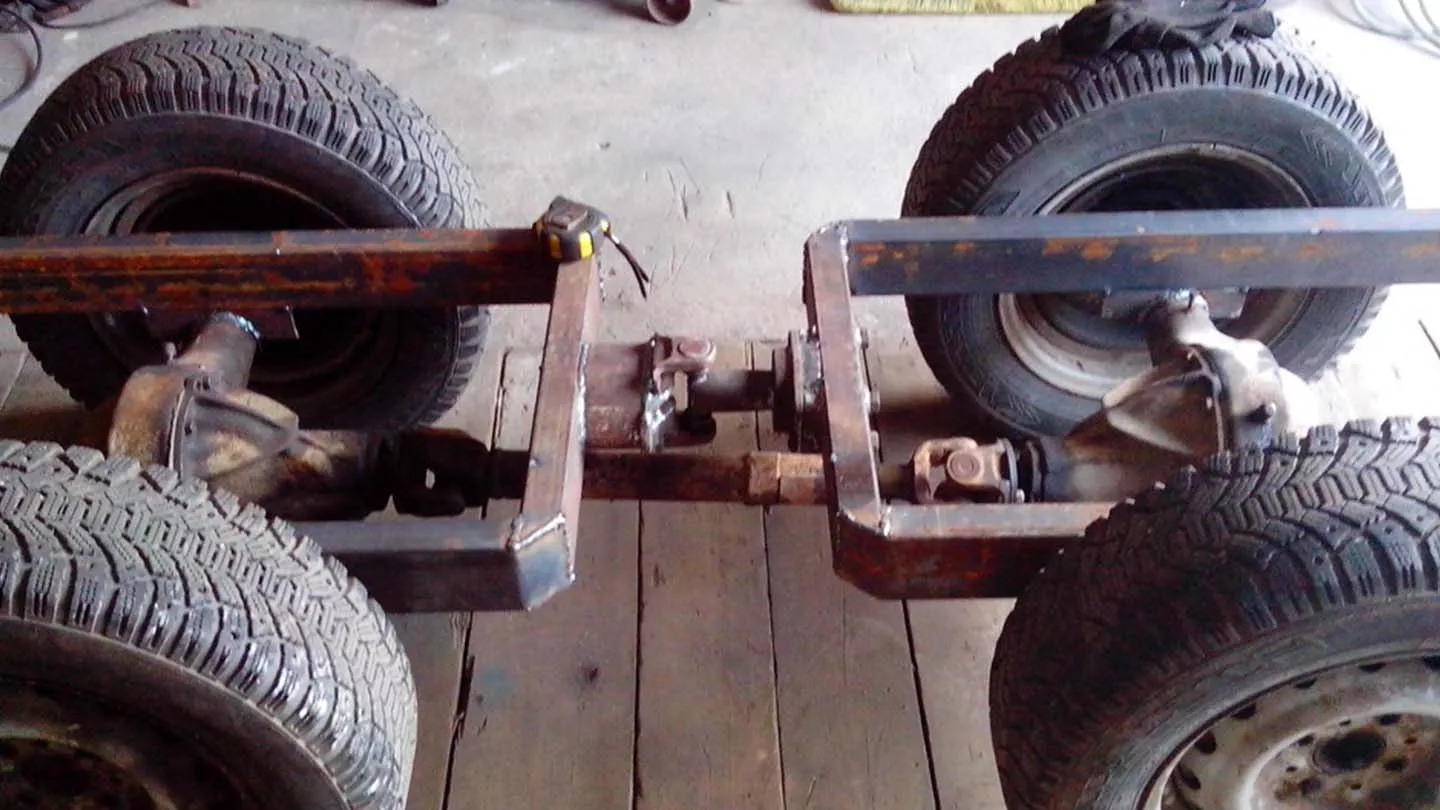

Минитрактор своими руками 4х4 зачастую обладает рамой из швеллера от 80 до 140 мм. Рама сваривается по заранее изготовленному чертежу, затем все швы зачищаются и рама окрашивается. Стоит заранее предусмотреть все необходимые крепления, отверстия и кронштейны для установки навесного оборудования и двигателя. Между двумя половинами рамы устанавливается поворотный узел из ступицы от автомобиля ВАЗ.
По ходу создания рамы необходимо обязательно проводить примерки, поскольку иногда могут возникать расхождения с чертежом и мини-трактор переломка с переломной рамой потребует корректировки положения деталей.

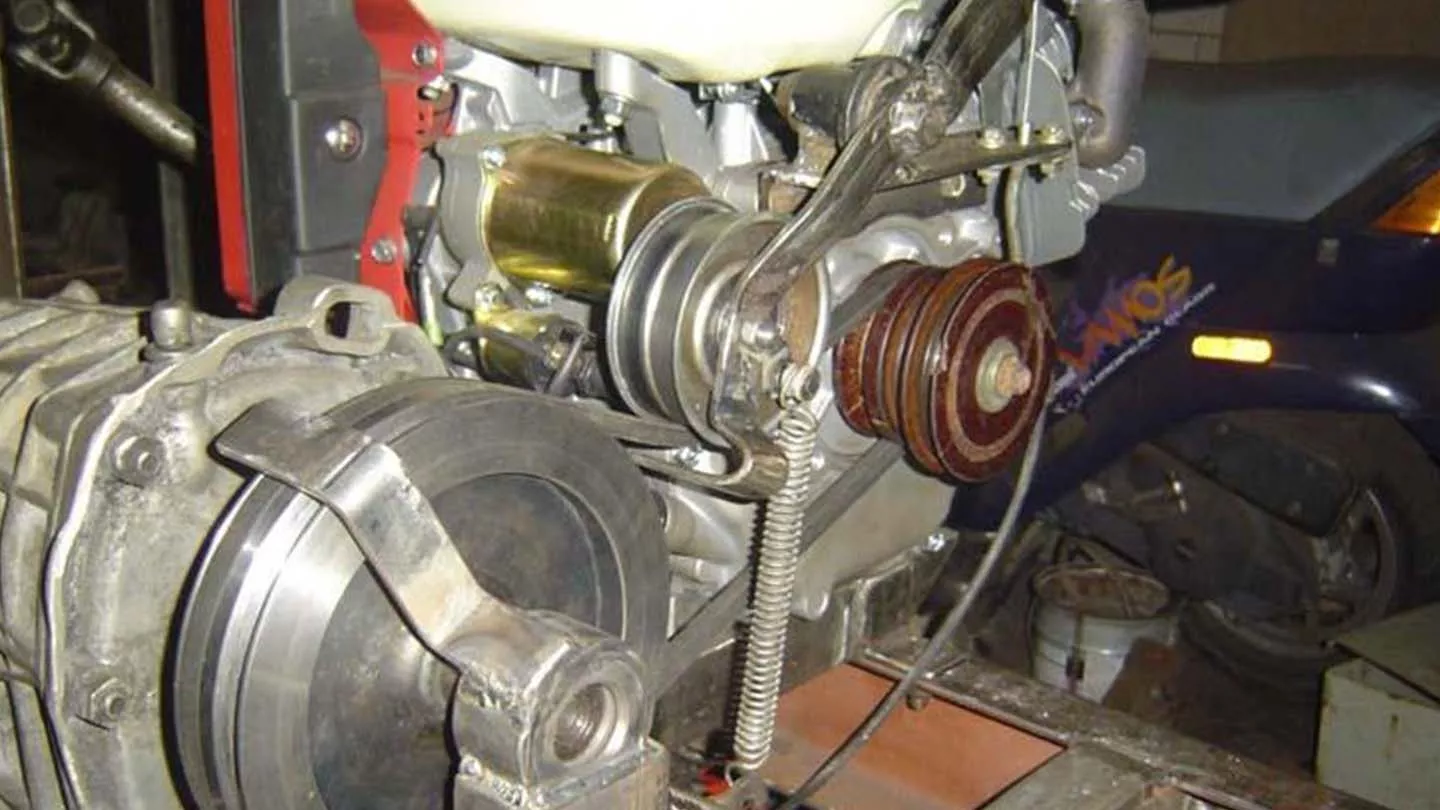

Мотор и сцепление
приобретаются несколько клиновидных ремней;
на первичный вал коробки добавляется ведомый шкив;
подпружиненный кронштейн оборудуют сдвоенными роликами и соединяют с педалью сцепления;
изготавливаются упоры, поддерживающие стабильную работу на холостом ходу.
Сборка мостов и колес
Мосты подойдут от классических Жигулей, однако их нужно доработать. Потребуется укоротить два моста. Полуоси подойдут от автомобиля ГАЗель, поскольку они позволяют применить колесные диски от вышеназванного автомобиля. Полуоси укорачиваются, на них нарезается шлицевое соединение.
Диски от ГАЗели увеличивают клиренс и ширину колеи, делая трактор более устойчивым. Подбор резины будет проще, так как такие диски позволят подобрать резину с увеличенным протектором.
Рулевое управление
Самодельный минитрактор переломка с полным приводом 4х4 оснащается рулевой рейкой и рулевой колонкой от легкового автомобиля. Рейка от Оки используется довольно часто. Для ее крепления изготовляется площадка на раме, фиксируется рейка родными хомутами. Рулевой карданчик подходит от Жигулей, число шлицов является идентичным.
Минитрактор переломка своими руками дополняется рулевой колонкой от автомобиля ВАЗ 2107, расстояние между карданами удлиняется по месту. Удлинению подлежат и рулевые тяги, схождение на тягах л
